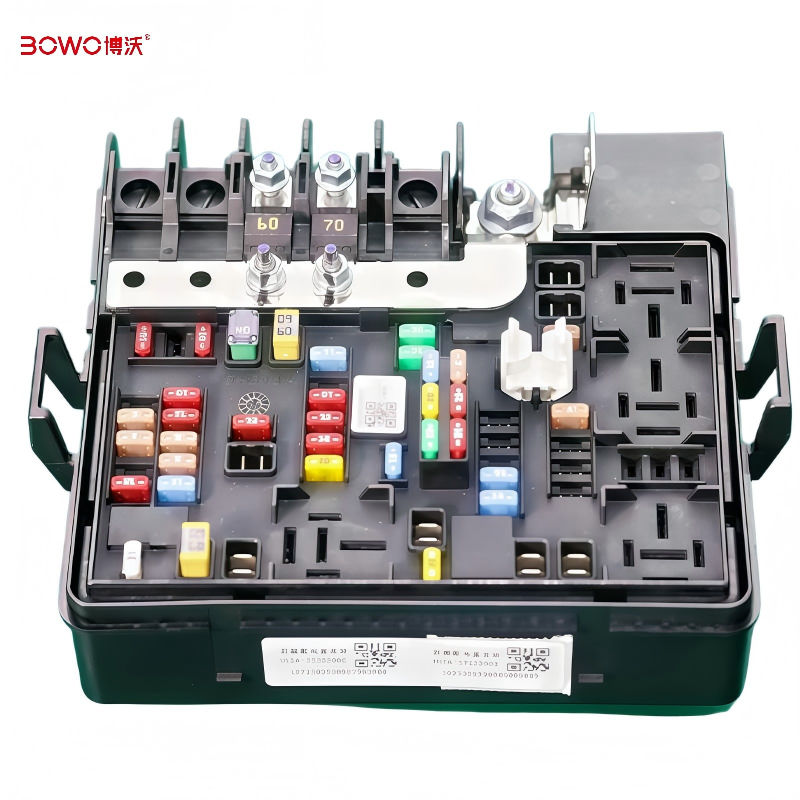

Блок предохранителей переднего подкапотного пространства
Структура и особенности материалов 1.Защитный корпус: технический пластик PA 2.Предохранители: 5 предохранителей MIDI, 24 предохранителя Micro2, 10 предохранителей MCASE 3.Реле: 17, из которых 13 являются планарными реле для печатных плат (PCB) Ключевые параметры 1.Номинальное напряжен...
Описание
маркер
Структура и особенности материалов
1.Защитный корпус: технический пластик PA
2.Предохранители: 5 предохранителей MIDI, 24 предохранителя Micro2, 10 предохранителей MCASE
3.Реле: 17, из которых 13 являются планарными реле для печатных плат (PCB)
Ключевые параметры
1.Номинальное напряжение: 12В-24В.
2.Степень защиты: IP55
3.Рабочая температура: -40°C~125°C.
Основные функции
Автомобильный передний блок предохранителей, установленный в моторном отсеке, представляет собой электрическое защитное устройство, в основном используемое для приема электроэнергии от аккумуляторной батареи и ее распределения к электрическому оборудованию передней части и кузова, такому как блок управления двигателем (ECU), вентилятор охлаждения, фары, звуковой сигнал, система ABS и т.д.
Его основные функции включают:
1.Защита от сверхтока: при возникновении неисправностей, таких как короткое замыкание или перегрузка, приводящих к аномальному повышению тока в цепи, предохранитель внутри блока быстро перегорает, своевременно отключая неисправную цепь, предотвращая перегрев и возгорание жгутов проводов, повреждение электрического оборудования и даже избегая таких серьезных угроз безопасности, как пожар.
2.Распределение цепей: осуществляется рациональное распределение основного источника питания, выдаваемого аккумуляторной батареей, через предохранители и реле различных номиналов для обеспечения стабильным и надежным электропитанием электрического оборудования с различной мощностью и функциями.
3.Изоляция неисправностей: при возникновении неисправности в какой-либо ветви перегорает только предохранитель соответствующей ветви, предотвращая распространение неисправности и влияние на нормальную работу других цепей, что облегчает поиск и устранение неисправностей.
Основные материалы
1.Корпус: обычно изготавливается из негорючего, термостойкого технического пластика, обладает хорошими водо-, пылезащитными и антикоррозионными свойствами, способен противостоять суровым условиям моторного отсека, таким как высокая температура, масляные загрязнения, влажность и т.д. На верхней крышке имеется четкая маркировка, выполненная лазером, с указанием расположения каждого предохранителя и реле, а также соответствующих названий электрического оборудования, номинальных токов и другой информации, что облегчает идентификацию и техническое обслуживание.
2.Предохранители: распространенные типы предохранителей включают MINI-предохранители, MICRO-предохранители, MCASE-предохранители и другие, выбор осуществляется в соответствии с мощностью и потреблением тока электрического оборудования.
3.Реле: обеспечивают замыкание и размыкание цепи посредством сигналов управления катушкой для управления мощными устройствами (такими как вентилятор охлаждения, стартер, компрессор, фары и т.д.).

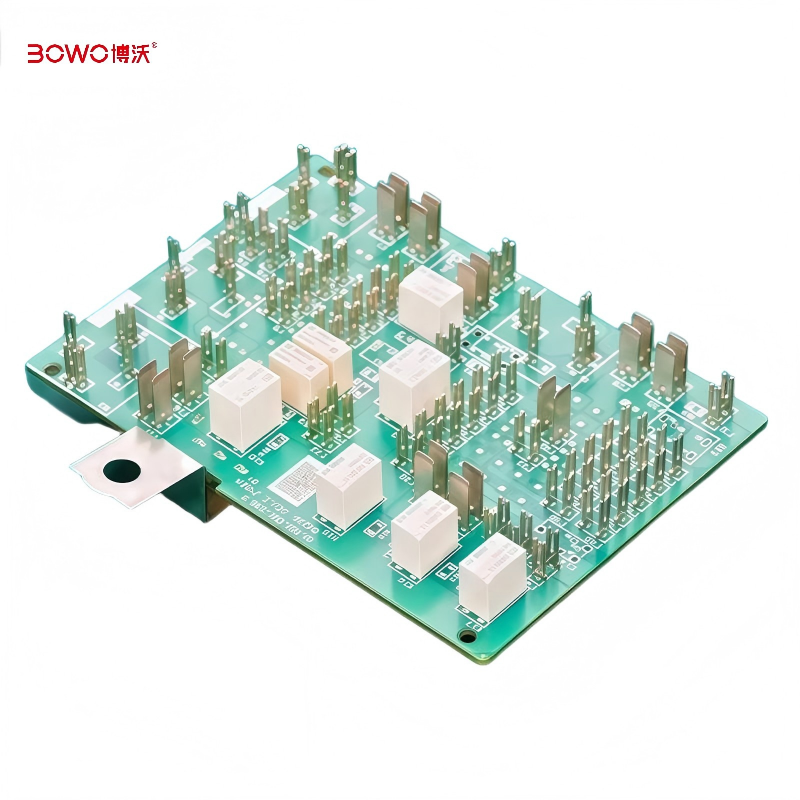

4.PCB: обеспечивает электрические соединения с помощью внутренней разводки на печатной плате.
Место установки
Передний блок предохранителей обычно устанавливается в моторном отсеке вблизи аккумуляторной батареи, например, рядом с аккумуляторной батареей, на левом или правом лонжероне передней части и т.д., что позволяет сократить длину основного жгута проводов питания, уменьшить потери напряжения, а также облегчить подключение к аккумуляторной батарее и другому электрическому оборудованию. Что касается подключения цепей, положительная клемма аккумуляторной батареи подключается к входной клемме блока предохранителей через основной провод питания, после распределения через предохранители и реле внутри блока питание выводится на каждое электрическое оборудование. В то же время блок предохранителей подключается к кузову через провод заземления, образуя полный электрический контур.
Ключевые параметры
1.Номинальное напряжение: 12В (для легковых автомобилей) или 24В (для коммерческих автомобилей), соответствует напряжению электрической системы автомобиля.
2.Токовая нагрузка: выбор соответствующей токовой нагрузки блока предохранителей осуществляется на основе общей мощности электрического оборудования передней части и потребления тока каждой ветви, распространенный диапазон тока составляет от 50А до 300А.
3.Степень защиты: обычно соответствует стандарту IP5K5K, благодаря конструктивным особенностям защиты может достигать стандарта IP6K9K, что позволяет предотвращать проникновение пыли и выдерживать мойку под высоким давлением, адаптируясь к суровым условиям моторного отсека.
4.Рабочая температура: от -40°C до 125°C, что гарантирует нормальную работу даже в экстремальных климатических условиях.
