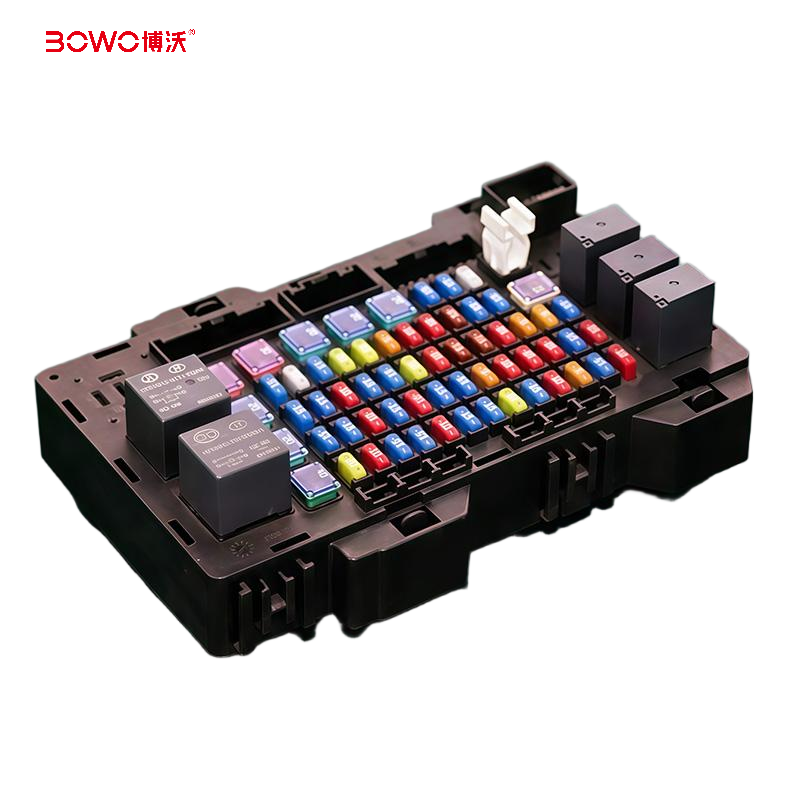

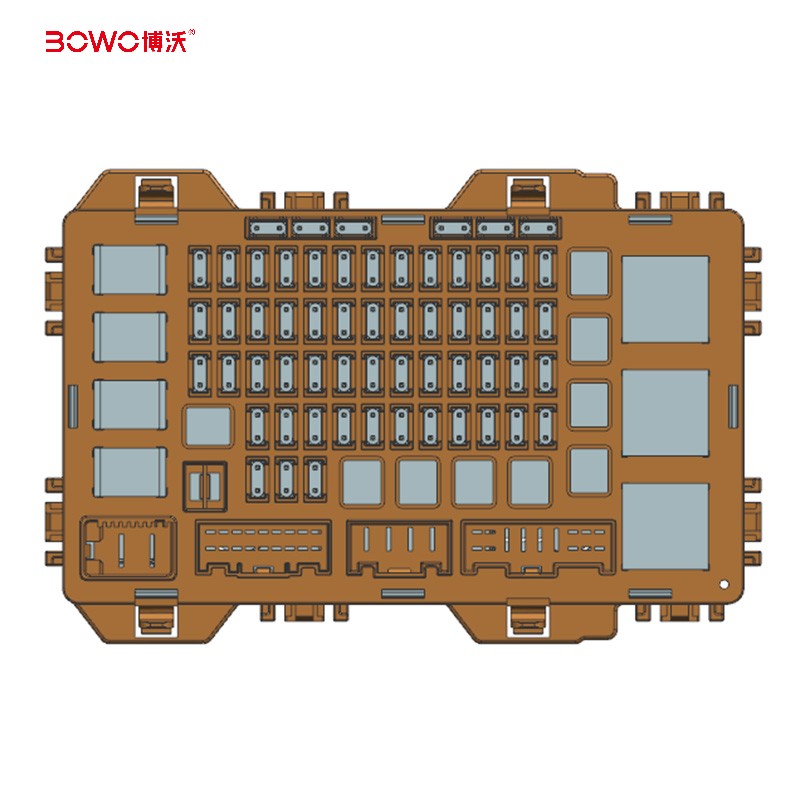

Блок предохранителей приборной панели
Структура и особенности материалов 1.Защитный корпус: технический пластик PA 2.Предохранители: 53 предохранителя MINI, 9 предохранителей JCASE 3.Реле: 7 планарных реле для печатных плат (PCB) Ключевые параметры 1.Номинальное напряжение: 12В-24В. 2.Степень защиты: IP45 3.Рабочая температура: -4...
Описание
маркер
Структура и особенности материалов
1.Защитный корпус: технический пластик PA
2.Предохранители: 53 предохранителя MINI, 9 предохранителей JCASE
3.Реле: 7 планарных реле для печатных плат (PCB)
Ключевые параметры
1.Номинальное напряжение: 12В-24В.
2.Степень защиты: IP45
3.Рабочая температура: -40°C~85°C.
4.Расширяемые внешние подключаемые цепи
Основные функции
Автомобильный блок предохранителей приборной панели (приборный блок предохранителей) представляет собой устройство, предназначенное для защиты цепей и распределения электроэнергии для системы приборной панели и связанного с ней электрооборудования.
Его основные функции сосредоточены на трех аспектах:
1.Точная защита от сверхтока: для таких электроприборов в салоне, как освещение, сиденья, стеклоподъемники, блоки управления и другие устройства, при возникновении неисправностей, таких как короткое замыкание или перегрузка, приводящих к аномальному току в цепи, предохранитель внутри блока своевременно перегорает, отключая неисправную цепь, предотвращая перегорание оборудования приборной панели, перегрев жгутов проводов и, следовательно, исключая угрозы безопасности.
2.Эффективное распределение электроэнергии: электроэнергия от аккумуляторной батареи или переднего блока предохранителей через предохранители различных номиналов и линии точно распределяется к компонентам системы приборной панели, обеспечивая стабильное и соответствующее нормам электропитание оборудования приборной панели, гарантируя точность и своевременность отображения информации.
3.Изоляция и локализация неисправностей: при возникновении неисправности в одной из ветвей (например, в цепи питания спидометра) перегорает только предохранитель соответствующей ветви, не влияя на нормальную работу другого оборудования приборной панели. В то же время, благодаря четкой маркировке на крышке блока предохранителей, можно быстро локализовать неисправную ветвь, сокращая время диагностики и ремонта.
Основные материалы
1.Защитный корпус: изготавливается из трудновоспламеняемого, термостойкого технического пластика (например, PP, PA66 и т.д.).
2.Предохранители: распространенные типы предохранителей включают MINI-предохранители, MICRO-предохранители, MCASE-предохранители и другие. Выбор осуществляется в соответствии с мощностью и потреблением тока электроприборов.
3.Реле: обеспечивают замыкание и размыкание цепи посредством сигналов управления катушкой для управления мощными устройствами (такими как вентилятор охлаждения, стартер, компрессор, фары и т.д.).
4.PCB: обеспечивает электрические соединения с помощью внутренней разводки на печатной плате.
Место установки
Место установки приборного блока предохранителей выбирается исходя из принципов "удобство обслуживания" и "близость к нагрузке". Обычно он располагается под приборной панелью со стороны водителя (доступ возможен после открытия вещевого ящика или снятия декоративной накладки), за перчаточным ящиком со стороны переднего пассажира и т.д. Это обеспечивает удобство доступа для обслуживающего персонала, а также позволяет сократить длину линий электропитания системы приборной панели и снизить потери напряжения.
Ключевые параметры
1.Номинальное напряжение: 12В (для легковых автомобилей) или 24В (для коммерческих автомобилей), соответствует напряжению электрической системы автомобиля.
2.Номинальные токи: охватывают диапазон от 5А до 50А. Например, для освещения приборов обычно используются предохранители 5А-10А, для питания стеклоподъемников — 15А-25А. Конкретные значения определяются исходя из общей мощности системы приборной панели и потребления тока в каждой ветви.
3.Степень защиты: должна соответствовать IP54 и выше для предотвращения воздействия пыли и влаги на внутренние цепи.
4.Рабочая температура: должна адаптироваться к диапазону от -40°C до 85°C, что позволяет использовать автомобиль в различных климатических зонах и временах года.
